Мініатюрна і функціональна шліфувальна приставка до болгарки своїми руками

15

Стрічковий гриндер найбільш зручний універсальний варіант для шліфування і заточування. Їм можна обробляти плоскі деталі, виводити спуски на ножах, заточувати практично будь-який інструмент. У заводському виконанні таке обладнання громіздке, до того ж коштує далеко не копійки. Пропонуємо варіант саморобного компактного гріндера з приводом від болгарки.

Матеріали:

  • листова сталь 3-4 мм;
  • сталева труба 32 мм;
  • поліпропіленова труба 32, 25 мм;
  • газовий амортизатор;
  • профільна труба 10х10 мм;
  • квадрат 8 мм;
  • підшипники з зовнішнім діаметром 26 мм – 2 шт.;
  • подовжена гайка м14;
  • шпилька м10.

Зварювальні електроди широкого призначення на аліекспресс зі знижкою — http://alii.pub / 606j2h

Процес виготовлення приставки

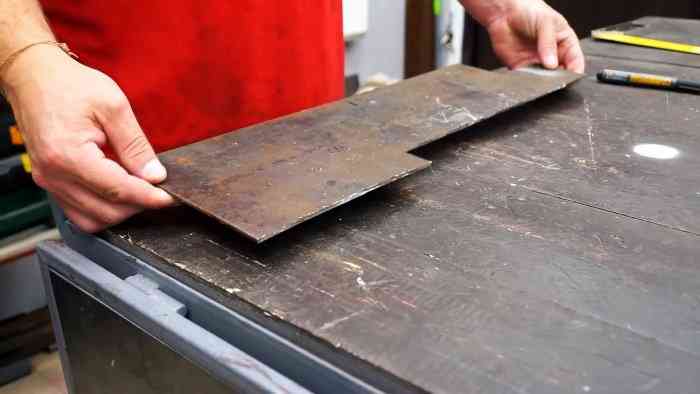

З листової сталі необхідно вирізати пластину, приблизно 150х250 мм.кут деталі зрізається для приварювання хомута.

Кріпильний хомут дається з відрізка труби. Кільце з неї потрібно розрізати уздовж, і наварити на краю гайки, наживлені на болт.

Хомут приварюється на пластину.

Кут пластини навпроти хомута потрібно випиляти, видаливши прямокутну частину шириною 50 мм. Потім потрібно підготувати смугу, 50х150 мм.

З смуги і обрізка зварюється поворотний механізм типу дверної петлі. У його короткій стулці свердлиться отвір під болт м10, і в ньому нарізається різьблення. Навпаки, в другій половині просвердлюється великий отвір.

Петлю потрібно прикрутити до пластини з хомутом. Далі потрібно поставити на заготовку газовий амортизатор. Для його кріплення свердлити отвори в петлі і основний пластині.

На поздовжню сторону станини з боку хомута приварюється бічний упор з листової сталі.

Потім з профільної труби вигинається 3 ніжки, і приварюються як на фото.

Тепер належить зробити опорний столик для розміщення деталей при шліфуванні. Для цього на бічну пластину приварюється невеликий відрізок профільної трубки. Сам столик робиться з листової сталі. Для кріплення до трубки, до нього потрібно приварити штифт з квадратного прутка 8 мм.

Ведучий ролик верстата виготовляється зі сталевої труби. Для її кріплення потрібно поставити на шпиндель болгарки шайбу, і накрутити подовжену гайку м14. Шайба з гайкою зварюються. Потім кріплення вваривается в трубку.

Ведений диск можна зробити з поліпропіленової труби 32 мм в неї поміщається коротка розпірка з труби 25 мм з боків впресовується підшипники. Потім ролик стягується шпилькою м10 і гайками.

Готові деталі можна пофарбувати.

Потім затискаємо на станині болгарку хомутом, ставимо петлю, амортизатор.

Ведучий ролик накручується на шпиндель болгарки, а ведений встановлюється в петлю.

Таким чином, останній буде підпиратися амортизатором. Після цього можна встановлювати стрічку, і використовувати верстат за призначенням.

Закручуючи або викручуючи болт кріплення амортизатора на петлі, можна змінювати кут веденого ролика, тим самим налаштовувати положення стрічки. Працює верстат у вертикальному і горизонтальному положенні.

Дивіться відео
