Саморобний інструмент для згинання металевих профілів

22

Всім доброго часу доби! у сьогоднішній статті я б вам хотів показати і розповісти про дуже цікавій саморобці, яку без праці можна буде повторити в гаражних умовах, маю під рукою пару металевих профілів і, що найголовніше, зварювальний апарат. Інструмент який ми будемо робити сьогодні може стати в нагоді багатьом самодельщикам, а що найцікавіше, аналог в магазині купити досить проблематично і коштувати він буде чимало. Але, судячи з відео автора саморобки, де він проводив випробування, ефективність даного технічного рішення досить непогана і, як мінімум, дозволить вам зігнути металевий профіль шириною близько 1см без застосування великих зусиль, так ще й під правильним кутом, що дуже непогано. Як ви вже здогадалися, мова в сьогоднішній статті піде про виготовлення згинача металевих профілів і не тільки (ну, саморобка хоч і проста, але всяко краще, ніж гнути метал за допомогою рук або молотка, до речі, коли писав цю статтю, чомусь відразу згадав «бендера» з відомої «футурами», який теж був згинальником, тому думаю варто назвати дану саморобку згинальник бендер, сподіваюся ніхто не буде проти). Загалом, саморобка дуже крута і корисна, так що, думаю не варто тягнути з довгим передмовою, давайте починати збірку.

і так, для виготовлення простого згинача нам знадобиться: -4 профільні труби квадратної форми (на жаль автор відео не показав їх розміри, але виходячи з розмірів рук і перспективи, можна припустити, що їх довжина приблизно 18-22 см)-металевий профіль (цілісний, не порожній)-металеве кільце (3-4 см в радіусі, мабуть частина якогось підшипника)-металевий прямокутник, буде використаний в якості підстави саморобки-металевий куточок з довжиною близько 16-20 см гайки-болти-довгий болт з максимально високою різьбленням (20-25 см)-обрізки від металевих профілів квадратної форми

з інструментів нам також знадобиться: -свердлильний верстат-молоток-перманетний маркер-зварювальний апарат-болгарка-шліфувальний верстат-зенкер-товсте свердло-шуруповерт

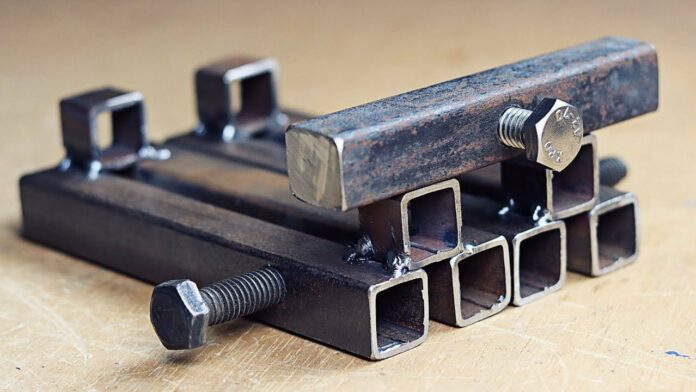

І так, насамперед нам необхідно підігнати металеві профілю за розміром, покладемо між двома з них по довгому болту, а над ними встановити по одному обрізку від профілів. Робити це необхідно на краях даної конструкції, в загальному, робіть все так, як на фото нижче і у вас все обов’язково вийде.

Після чого, затискаємо все це справа щипцями і зварюємо металеві профілю між собою, болти потім необхідно буде прибрати. У підсумку отримуємо дві ось такі ось заготовочкі:

Потім, складаємо їх між собою, так як показано на фото нижче, починаємо ставити позначки за допомогою перманентного маркера, автор відео, робить це приблизно на відстані 4-5 см від краю. Після чого, зенкуем центральні точки за допомогою зенкера. Ну і нарешті, висвердлюємо по два наскрізних отвори за допомогою товстого свердла.

Тепер, нам необхідно взяти цілісний металевий профіль довжиною близько 20 см і рівно по центру зробити на ньому позначку, після чого зробити зенкування, потім затискаємо нашу заготовку в лещата і висвердлюємо все тим же товстим свердлом. Потім беремо мітчик і робимо різьблення в даному отвір. Під кінець, так само можна зробити паз під капелюшок болта за допомогою шуруповерта або електричної дрилі.

Наступним кроком, нам необхідно взяти металеве кільце, прикласти до нього гайку і обвести її перманентним маркером. Затискаємо кільце в лещата і вирізаємо отвір під гайку за допомогою болгарки, після чого, вставляємо і забиваємо цю саму гайку в тільки що зроблений паз, ну, а потім приварюємо її до металевого кільця. Потім автор саморобки вирішив розсвердлити основний отвір в гайці, мабуть, це було зроблено, тому що болт з високим різьбленням, який автор використовує, не підходив по діаметру під гайку.

Тепер, нам необхідно взяти болт з високою різьбою і накрутити на нього дві інші гайки. Після чого, затискаємо його в патрон шуруповерта і гарненько проходимся гайками по шліфувальному верстату, щоб вони стали гладкими і круглими.

Після чого, починаємо збирати всі елементи воєдино. Болт вкручуємо в металевий профіль, потім накручуємо оброблену гайку і поверх неї надягаємо металеве кільце, після чого, фіксуємо все це справа залишилася круглої гайкою. При цьому, все необхідно зробити так, щоб болт з високою різьбою міг вільно обертатися, не залежно від кільця. Загалом, робимо все так, як на фото нижче.

Встановлюємо попередні заготовки на металеву основу нашої саморобки так, щоб висвердлені в них отвори були зверху. Потім, на верхню частину встановлюємо заготовку з кільцем, яку ми зробили раніше, ну, і починаємо зварювати це все між собою зварювальним апаратом. На нижню частину нашої саморобки, необхідно встановити і приварити металевий куточок, він необхідний для того, щоб можна було затискати даний інструмент в лещата і без проблем ним користуватися.

Ну ось і все! наша проста саморобка для згинання металевих профілів готова і залишилося тільки її протестувати. Для цього, просто затискаємо інструмент в лещата, вставляємо в щілини між стійками металевий профіль і фіксуємо його кільцем, після чого, починаємо затягувати болт так, щоб він почав ще сильніше притискати, а в подальшому і згинати те, що під ним, а саме профіль. На фото видно, як автор саморобки без проблем загнув металевий профіль, використовуючи тільки силу рук і гайковий ключ, якщо ви хочете побачити повноцінні випробування і збірку даної саморобки, то просто подивіться відео автора, воно буде в кінці статті.
